什麽是芳香族聚酰胺纖維（芳香族聚酰胺纖維有哪兩種形式）

芳香族聚酰胺纖維（芳綸，m-Aramid）芳香族聚酰胺纖維是一種由芳香族聚酰胺大分子構成的纖維，其中酰胺鍵至少有85%直接附在兩(liang) 個(ge) 芳基環上，按聚合物主鏈的差異分為(wei) 對位型和間位型，除塵濾料大都采用間位型芳香族聚酰胺。

1）聚間苯二甲酰間苯二胺纖維（別名間位芳酰胺纖維、間位芳綸、芳綸1313）

理化性能：間位芳綸產(chan) 品以短纖維為(wei) 主，其物理性能與(yu) 滌綸相似，易於(yu) 加工織造。

間位芳綸的突出特點是具有良好的耐熱性，可在260弋溫度下持續使用1000h,在200T條件下使用20000h,強度仍保持原始值的90%_o它還有很好的阻燃性，在空氣中不延燃。還能耐大多數酸的腐蝕，對漂白劑、還原劑、有機溶劑等的穩定性也良好。也有很好的抗輻射性能，尺寸穩定性也好。間位芳綸具有優(you) 良的物理力學性能，強度比棉花稍大，伸長也較大，手感柔軟，耐磨牢度好。

美國杜邦公司生產(chan) 的聚間苯二甲酰間苯二胺纖維商品名N0MEX®_o

NOMEX®在177〜200Y的操作溫度下，其時間可達20000h而仍維持90%左右的強度，強力及模數更優(you) 於(yu) 滌綸及尼龍，可在204Y的高溫下連續操作（瞬間溫度240Y）。在204Y的連續操作溫度下收縮率小於(yu) 1%,在285龍時（靠近玻璃化溫度收縮率仍小於(yu) 2.5%。

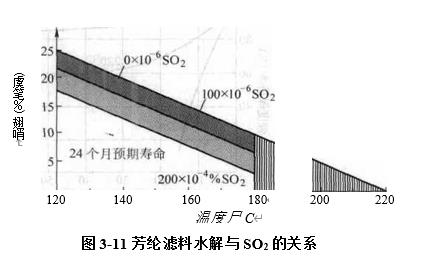

NOMEX®具有很高的抗氧化性。對於(yu) 弱酸及弱堿及大部分的有機物如酮及醇類，具有非常好的抵抗性。在高溫煙氣中，對於(yu) 含硫氧化物的抵抗性，優(you) 於(yu) 滌綸及尼龍。NOMEX®耐水解性能較差，如圖3-10所示。圖3-11為(wei) 其水解與(yu) 溫度、濕度等因素的相關(guan) 性圖示。在含濕量10%（體(ti) 積）的弱酸或中性環境下，芳綸濾料適用於(yu) 19龍的操作溫度，使用壽命可達2年。

2）芳香族聚碉酰胺纖維（簡稱芳礪綸、PSA）

芳香族聚硯酰胺纖維是一種在高分子主鏈上含有根基的芳香族聚酰胺纖維，由我國自行研製。理化性能：國產(chan) 芳硯繪纖維具有良好的耐熱性和電氣絕緣性。其主要理化性能與(yu) 國外芳綸纖維基本相似，在耐溫性、耐酸腐蝕、耐輻射、阻燃與(yu) 尺寸穩定性方麵稍優(you) 於(yu) 芳綸1313。
