什麽是間接水冷（處理高溫高濕氣體的方法之間接水冷）

間接水冷是以水作為(wei) 冷源，通過金屬界壁傳(chuan) 熱而使氣體(ti) 降溫的一種冷卻方式。水冷裝置既是熱設備及材料的保護體(ti) ，又是熱介質的冷卻器。與(yu) 空冷裝置相比，水冷裝置的換熱性能良好，布置緊湊，耗鋼量少，結構型式多種多樣，應用領域十分廣泛。對於(yu) 高溫氣體(ti) ，最常用的間接水冷裝置有水膜冷卻管、水冷套管、水冷密排管、殼管式冷卻器等型式。

(1)水膜冷卻管水膜冷卻管是一種最簡易的冷卻裝置，將水直接噴淋在煙管外壁形成水膜，靠管壁傳(chuan) 熱和部分水蒸發吸熱使氣體(ti) 冷卻，如圖9-6所示。水膜冷卻管傳(chuan) 熱性能較好，但均勻性較差，煙管容易腐蝕。

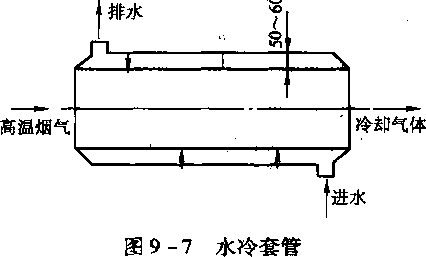

(2)水冷套管水冷套管由兩(liang) 個(ge) 同心的圓管組合成，如圖9-7所示。內(nei) 管走煙氣，氣體(ti) 流速20~30m/s,夾套走水，套厚50~80mm,內(nei) 設導流環，水流速度0.5-1.0m/_So水冷套管分節設置，每節3~5m,冷卻水溫升為(wei) 15~20T,最高回水溫度50T,應嚴(yan) 防局部高溫甚至汽化。水冷套管存在水路分布不均、水流不暢、局部容易過熱、焊縫滲水以及夾套結垢難以清理等問題。

(3)      水冷密排管水冷密排管是專(zhuan) 為(wei) 彌補夾套管的缺陷而開發的一種水冷裝置。水冷密排管常用＜^50-89mm的無縫鋼管做成密排管屏作為(wei) 高溫煙管界壁，大量減少了水套焊縫，改善了水流分布及傳(chuan) 熱性能。氣體(ti) 流速25~40m/s,管內(nei) 冷卻水流速為(wei) 1.2~L8m/s,是高溫氣體(ti) 降溫設計中廣泛應用的一種水冷裝置。

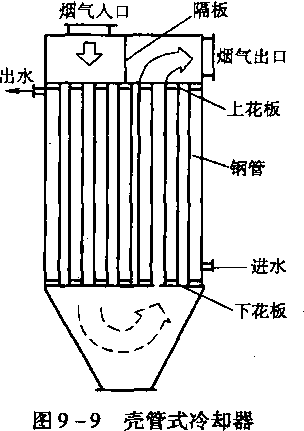

(4)      殼管式冷卻器殼管式冷卻器不同於(yu) 上述三種管路分散布置的水冷裝置，是一種適於(yu) 集中布置的水冷裝置，如圖9-9所示°在一個(ge) 大筒體(ti) 內(nei) 按正方形或等邊三角形布置平行管束，管內(nei) 走煙氣，管間走水。煙管直徑©60~90mm,管中心距(1.3~1.5)倍管徑,管內(nei) 煙氣流速12~18m/s,冷卻水溫升10~15無。殼管式冷卻器結構緊湊，占地和空間小,應用十分廣泛，但焊縫開裂滲水、煙管堵塞的問題也同樣存在，不宜用於(yu) 高含塵濃度氣體(ti) 的冷卻。
