袋式除塵器粉塵濃度的測定位置和測點數在哪

測定位置

測定氣體(ti) 流量和粉塵濃度的測孔位置應設在袋式除塵器入口和出口總管的直管段。在不影響測試精度的條件下，測定位置盡量靠近除塵器，但應盡可能避開管道的彎曲部分和斷麵形狀急劇變化部位的幹擾。在實驗室條件下，測定位置上遊方向距幹擾源應大於(yu) 8倍管道直徑，下遊方向距幹擾源大於(yu) 2倍管道直徑。對於(yu) 矩形管道，釆用當量直徑。

現場測試時，受條件限製，測點前的直管段長度至少應大於(yu) 2倍直徑，測點後直管段的長度至少大於(yu) 0.5倍直徑，並適當增加測點數量和測試頻數。

測點數

圓形管道測點

在選定的測試斷麵上，設置互相垂直的兩(liang) 個(ge) 測孔，將管道斷麵分成若幹等麵積同心環,在每個(ge) 等麵積環的重心線上各取4點作為(wei) 測點，如圖11-1所示。

矩形管道測點

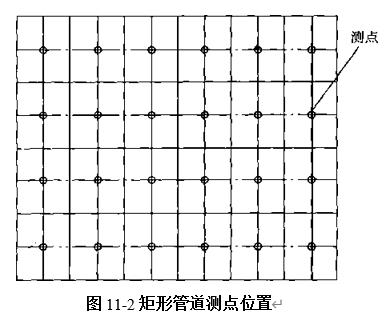

對於(yu) 矩形管道，首先計算其斷麵麵積，並確定測點數量（原則上不超過24個(ge) ）。然後將矩形斷麵分成若幹個(ge) 等麵積小矩形，使小矩形相鄰兩(liang) 邊之比接近1,每個(ge) 小矩形的中心即為(wei) 測點，如圖11-2所示。

測孔

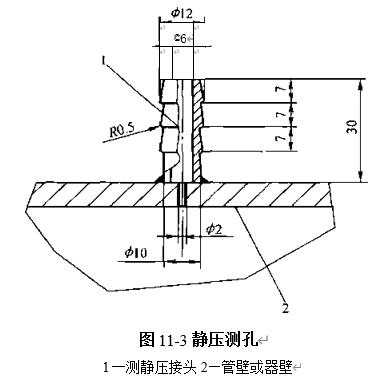

靜壓測孔的構造如圖11-3所示，孔的軸線應與(yu) 管道垂直，孔徑為(wei) 2mm,孔周邊不得有毛刺。靜壓接頭為(wei) 內(nei) 徑6mm、長30mm的管嘴。靜壓接頭與(yu) 管壁的焊縫不得漏氣。
