三足式離心機應用探索之采用液壓馬達進行驅動製動操作

采用液壓馬達進行驅動製動操作

下卸料離心機釆用全液壓驅動，易實現無級變速。通過改變泵的排出量來調節液壓馬達的轉速,從(cong) 而實現進料、分離、洗滌和卸料等階段的變速要求。其次，液壓驅動本身是防爆的，因此適用於(yu) 易燃，易爆物料的分離。由於(yu) 電機與(yu) 主機分開，便於(yu) 遠距離控製和密閉操作。又因液壓馬達輸出扭矩是液體(ti) 壓力的函數，在馬達功率範圍內(nei) 的大小扭矩都可以用溢流閥加以選定和控製。因此這種結構可使電機實現過載自動保護。

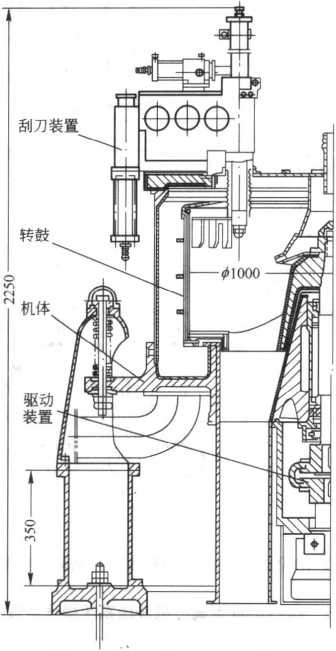

圖14-2所示為(wei) SXY-1000型三足式下卸料液壓自動離心機.

液壓係統包括高壓和低壓兩(liang) 部分。高壓部分是由一個(ge) 雙伸軸電機Di，大小變量柱塞泵及溢流閥、單向閥和電磁換向閥等元件組成、並經高壓軟管與(yu) 液壓馬達相連。轉鼓有3種轉速，即中速進料、高速分離、低速卸料。轉鼓的高中速是由大變量泵ZBSV75係統和伺服變量機構來實現。低速是由小變量泵10SCY14-1來實現。

製動裝置是通過油馬達排出端的液控溢流閥來實現油馬達的製動。製動時，電磁換向閥2DF斷電，使溢流閥工作產(chan) 生背壓，液壓馬達即在溢流閥預先調整的壓力下進行刹車。
