在主風機的抽引下，拋丸機室內(nei) 的粉塵通過係統管道進入除塵器的灰鬥後，進入除塵器的過濾區，經過濾袋淨化後，由主風機排入煙囪排空。此係統布置，為(wei) 減少除塵係統的占用空間，又因煙囪較小，所以消聲器及煙囪安裝在主風機的出口。

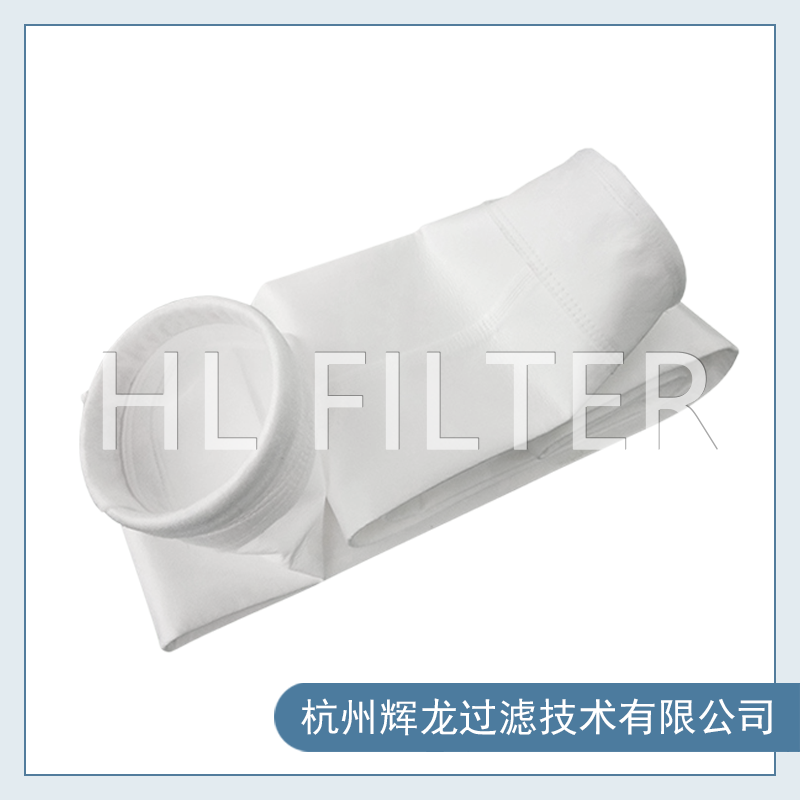

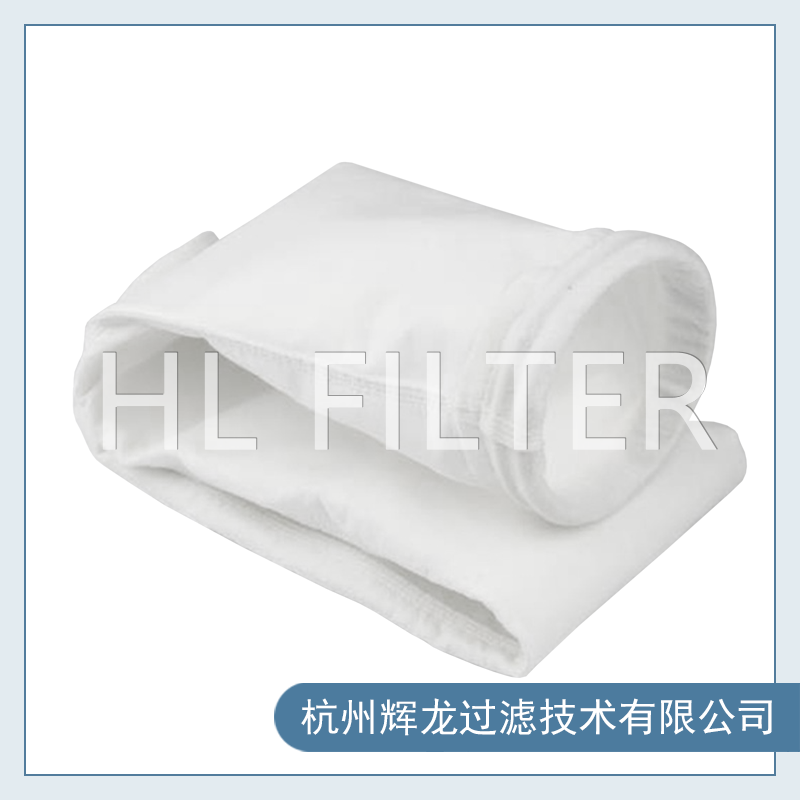

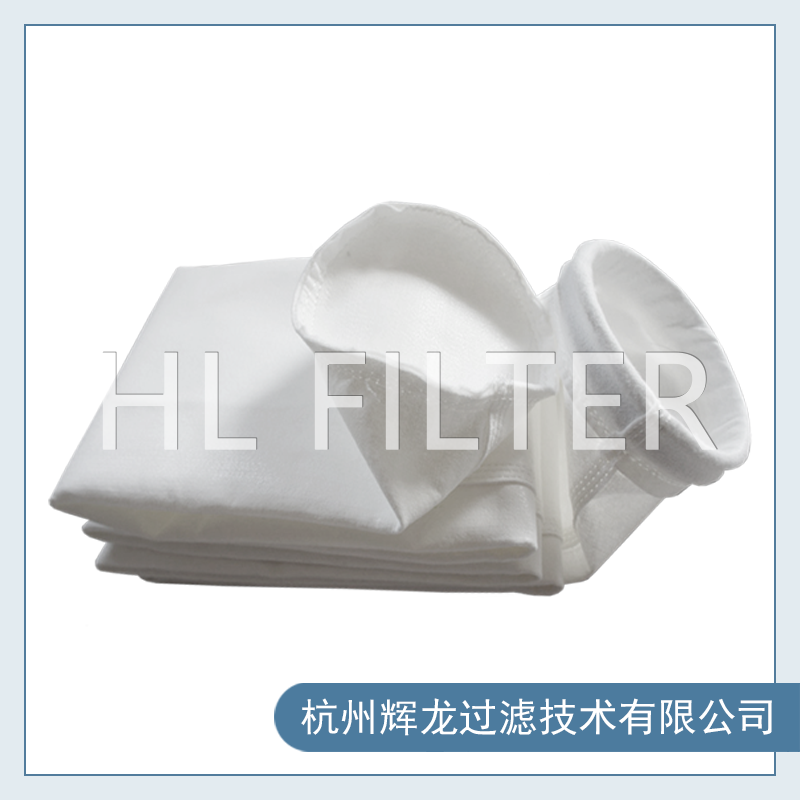

含塵氣體(ti) 由除塵器灰鬥進入過濾區，氣體(ti) 穿過過濾袋，粉塵被阻留在濾袋外表麵。淨化後的氣體(ti) 經濾袋口進入清潔室，由出風口排出，除塵設備運行一段時間後，由於(yu) 濾袋阻留粉塵的增多，過濾阻力將增大，此時除塵器將對濾袋進行清灰。本除塵器采用分室停風離線氣箱脈衝(chong) 噴吹清灰方式。由自控係統按照設定的（時間為(wei) 主，壓差優(you) 先）控製程序，逐室逐排執行自動脈衝(chong) 噴吹，清落的粉塵集於(yu) 灰鬥，由螺旋輸送機輸送至灰鬥的一端，由星形卸灰閥卸出。
