直通均流脈衝(chong) 袋式除塵器結構如圖5-32所示,是由上箱體(ti) 、噴吹裝置、中箱體(ti) 、灰鬥和支架、自控係統組成。
上箱體(ti) 包括花板、淨化煙氣出口和閥門等。帶有噴吹管的噴吹裝置安裝在上箱體(ti) 內(nei) 。
中箱體(ti) 包含煙氣進口喇叭、氣流分布裝置等。濾袋和濾袋框架吊掛在中箱體(ti) 內(nei) 。
灰鬥設有料位計、振動器等。
自動控製係統包括配電櫃、儀(yi) 表櫃、自動控製櫃及一次元件。
與(yu) 常規的袋式除塵器不同,直通均流脈衝(chong) 袋式除塵器不設含塵煙氣總管和支管,而是在進口喇叭內(nei) 設氣流分布裝置,將含塵氣流從(cong) 正麵、側(ce) 麵和下麵輸送到不同位置的濾袋,既避免含塵氣流對濾袋的衝(chong) 刷,也減緩含塵氣流自下而上的流動,從(cong) 而減少粉塵的再次附著。
氣流分布遵循以下要點:
1) 設置導流板和流動通道,組織氣流向濾袋均勻輸送和分配;
2) 氣流流動順暢、平緩;
3) 流程短,局部阻力小;
4) 組織氣流自上而下地進入袋束,促進粉塵沉降;
5) 嚴(yan) 格避免含塵氣流對濾袋的直接衝(chong) 刷;
6) 降低各部位的氣流速度:包括通道內(nei) 的流速、濾袋束下部空間的流速、濾袋之間的水平流速、濾袋之間上升流速;
7) 盡量保持各灰鬥存灰量均勻,避免灰鬥空間產(chan) 生渦流,消除粉塵二次飛揚。
為(wei) 了實現含塵氣流的合理分布,氣流分布裝置在計算機模擬試驗、實驗室模型試驗的基礎上進行設計,並在設備現場安裝完成後對氣流分布裝置作實測和調整,以求達到預計目標。
該除塵器不設淨氣支管和總管,而是將上箱體(ti) 高度適當增加,淨化後的氣體(ti) 在上箱體(ti) 內(nei) 匯集和流動,並通過上箱體(ti) 尾部的出口匯總流向風機。
上述含塵氣流和淨氣的分布和組織,構成了“直進直岀”的流動方式,顯著地降低了除塵器的結構阻力。其結構阻力相當於(yu) 電除塵器(W300Pa),在脈衝(chong) 噴吹清灰條件下,除塵器阻力可以低於(yu) 1200Pao
該除塵器清灰依靠低壓脈衝(chong) 噴吹裝置,釆用固定式噴吹管在線清灰。在清灰程序的設計中,采取“跳躍”加“離散”的編排,從(cong) 而避免清灰時相鄰兩(liang) 濾袋互相幹擾,並使除塵器各區域的流量趨於(yu) 均勻,有助於(yu) 降低設備阻力。

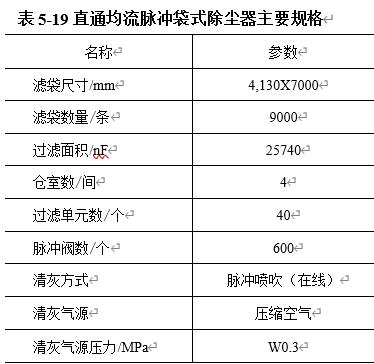

一台直通均流脈衝(chong) 袋式除塵器主要規格見表5-19。
