回轉管噴吹脈衝袋式除塵器的結構和特點有哪些

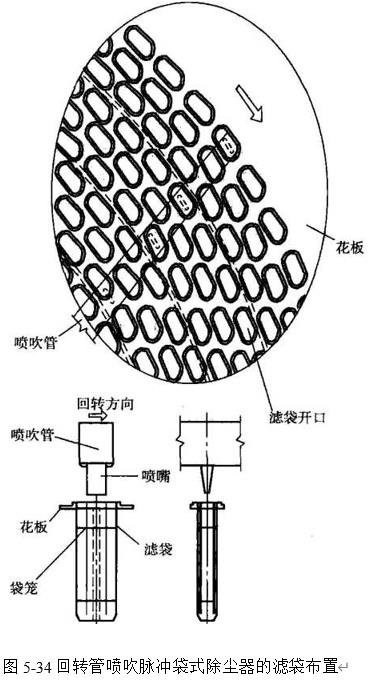

回轉管噴吹脈衝(chong) 袋式除塵器（見圖5-33）由灰鬥、中箱體(ti) （塵氣室）、上箱體(ti) （淨氣室）以及噴吹清灰裝置組成。一台除塵器包含若幹個(ge) 過濾單元，每個(ge) 單元有數百至上千條濾袋，沿著多個(ge) 同心圓布置（見圖5-34）,采取外濾形式。濾袋呈扁圓形，其等效圓直徑為(wei) 127mm,固定在中箱體(ti) 上沿的花板上。濾袋內(nei) 部有形狀相同的框架支撐。

含塵氣體(ti) 進入中箱體(ti) ，並由外向內(nei) 進入濾袋，粉塵被阻留在濾袋外表麵，幹淨氣體(ti) 在袋內(nei) 向上匯集至上箱體(ti) ，進而排至出口煙道。濾袋的清灰由脈衝(chong) 噴吹裝置實現。清灰裝置如圖5-34所示。一個(ge) 過濾單元有2〜4根噴吹管，由一個(ge) 脈衝(chong) 閥供氣。旋轉機構帶動噴吹管連續轉動，脈衝(chong) 閥則按照設定的間隔進行噴吹，在一個(ge) 清灰周期內(nei) 對全部濾袋進行清灰。除塵器清灰由PLC係統控製，有定壓差、定時兩(liang) 種控製方式。通常釆用定壓差清灰方式，除塵器阻力達到上限值時，開始清灰，當阻力下降至下限值時，清灰停止。

回轉管噴吹脈衝(chong) 袋式除塵器的特點.：

1） 脈衝(chong) 噴吹所需的氣源壓力低，通常^0.09MPa；

2） 脈衝(chong) 閥數量少，一台處理風量170x10⁴m³/h的設備，隻有8個(ge) （或12個(ge) ）脈衝(chong) 閥，維護工作量小；

3） 濾袋長度可達8m以上，且采用扁圓形斷麵，占地麵積小；

4） 與(yu) 其他脈衝(chong) 袋式除塵器相比，增加了機械活動部件，有一定維修工作量；

5） 由於(yu) 濾袋為(wei) 同心圓布置，位於(yu) 內(nei) 圈和外圈的濾袋清灰頻率相差數倍，噴吹管的噴嘴在每次噴吹時難以對準每條濾袋的中心，所以會(hui) 影響噴吹的有效性。宜用於(yu) 粉塵剝離性能較好的條件下。
